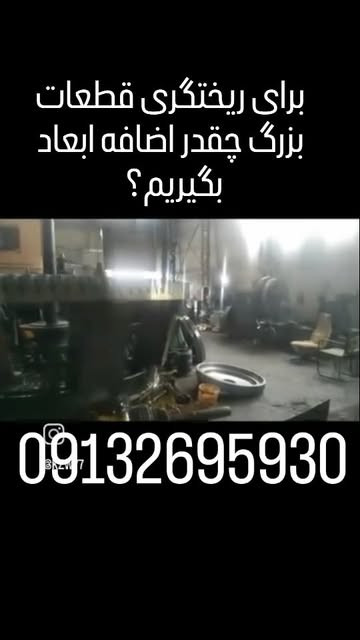

مقادیر معمول اضافه ابعاد برای Girth Gear مقادیر ارائه شده در جداول استاندارد (مانند ISO 8062, DIN STM E709) معمولاً برای قطعات با ابعاد متوسط است. برای قطعات غول‌آسایی مانند Girth Gear، این مقادیر اغلب بیشتر در نظر گرفته می‌شوند. به‌طور کلی، برای چرخدنده‌های بزرگ ریخته‌گری شده از جنس فولاد یا چدن نشکن، اضافه ابعاد معمول در سطوح اصلی به شرح زیر است: · روی قطر خارجی (OD) و سطح جانبی (Face): · حداقل اضافه ابعاد: ۵ تا ۸ میلی‌متر در هر طرف (یعنی روی قطر: ۱۰۱۶ میلی‌متر). · مقدار متداول و مطمئن: ۸ تا ۱۵ میلی‌متر در هر طرف (روی قطر: ۱۶۳۰ میلی‌متر). · برای قطعات بسیار بزرگ یا با پیچیدگی: ممکن است تا ۲۰۲۵ میلی‌متر در هر طرف نیز افزایش یابد. · روی سوراخ مرکزی (Bore) یا سطوح داخلی: · به دلیل دشواری بیشتر در تغذیه و خنک‌کاری، ممکن است اضافه ابعاد بیشتری نیاز باشد. معمولاً ۱۰ تا ۲۰ میلی‌متر در هر طرف (روی قطر) در نظر گرفته می‌شود. · روی پروفیل دنده (Gear Teeth): · این مهم‌ترین بخش است. کل اضافه ابعاد پروفیل دنده باید به گونه‌ای باشد که پس از ماشین‌کاری (هوبینگ)، کامل‌ترین و یکنواخت‌ترین پروفیل دنده حاصل شود. · مقدار اضافه بر روی ارتفاع دنده (Addendum + Dedendum) و همچنین بر روی ضخامت دنده اعمال می‌شود. · یک قاعده سرانگشتی متداول: اضافه ابعاد کل روی قطر خارجی دنده‌ها (از ته شیار تا نوک دنده ریخته‌گری) حدود ۲۰ تا ۳۵ میلی‌متر بیشتر از قطر خارجی نهایی دنده‌های ماشین‌کاری شده است. 09132695930
