ساخت چرخدنده های بزرگ آسیاب و کوره دوار

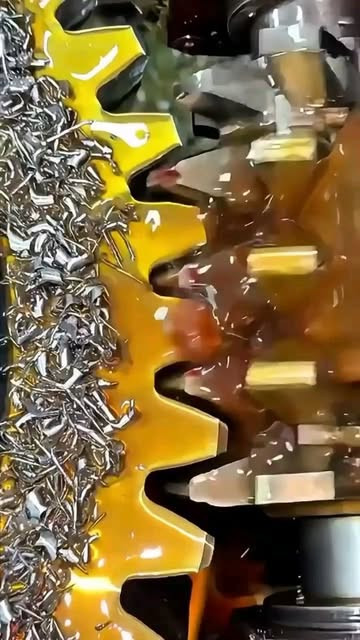

ساخت چرخدنده‌های بزرگ (با قطر بیش از به دلیل ابعاد، دقت مورد نیاز و نیروهای مکانیکی بالا، به فناوری و روش‌های خاصی نیاز دارد. در زیر مراحل و روش‌های اصلی تولید این چرخدنده‌ها شرح داده شده است: ### ۱. انتخاب مواد اولیه مواد متداول برای چرخدنده‌های بزرگ: فولادهای کربنی و آلیاژی (مانند AISI 4340, 4140, 1045) فولادهای ضدزنگ (در محیط‌های خورنده) چدن برنز یا آلومینیوم (در موارد خاص) ### ۲. روش‌های ساخت چرخدنده‌های بزرگ #### الف. برش دندان‌ها (Gear Cutting) هابینگ (Hobbing): متداول‌ترین روش برای چرخدنده‌های سایز متوسط تا بزرگ. از ابزاری به نام هاب برای برش دندان‌های مارپیچ یا مستقیم استفاده می‌شود. مناسب برای چرخدنده‌های ساده، مارپیچ و حلزونی. فرزکاری (Milling): برای چرخدنده‌های بسیار بزرگ یا نمونه‌های تک‌قطعه. از دستگاه‌های CNC یا فرزهای غول‌آسا با کاترهای مخصوص استفاده می‌شود. برش با لیزر یا پلاسما: برای چرخدنده‌های با دقت کمتر ولی سریع‌تر. #### ب. روش‌های ریخته‌گری (Casting) ریخته‌گری ماسه‌ای (Sand Casting): برای چرخدنده‌های بزرگ با تلرانس‌های بازتر. پس از ریخته‌گری، عملیات ماشینکاری برای رسیدن به دقت انجام می‌شود. ریخته‌گری دقیق (Investment Casting): برای چرخدنده‌های با جزئیات پیچیده و نیاز به پرداخت کمتر. #### ج. روش فورجینگ (Forging) برای چرخدنده‌های با استحکام بالا (مانند صنایع معدنی و نفت). فورج گرم برای شکل‌دهی اولیه و سپس ماشینکاری نهایی. #### د. مونتاژ و جوشکاری (Assembly & Welding) در برخی موارد، چرخدنده‌های بسیار بزرگ به صورت تکه‌تکه ساخته و سپس جوش داده می‌شوند. پس از جوشکاری، عملیات حرارتی و ماشینکاری برای یکدست‌کردن سطح انجام می‌شود. ### ۳. پرداخت و عملیات نهایی سخت‌کاری سطحی (Hardening): عملیات حرارتی (کوره، القایی) برای افزایش مقاومت سایشی. سخت‌کاری شعله‌ای یا لیزر برای دندان‌های چرخدنده. پرداخت (Grinding & Lapping): استفاده از دستگاه سنگ‌زنی چرخدنده (Gear Grinder) برای رسیدن به دقت بالا. لاپینگ برای کاهش اصطکاک و نویز. ترمیم و تعمیر: در چرخدنده‌های بزرگ، گاهی به جای تعویض کامل، دندان‌های آسیب‌دیده جوشکاری و تراشکاری می‌شوند.
