رینگ کوره دوار

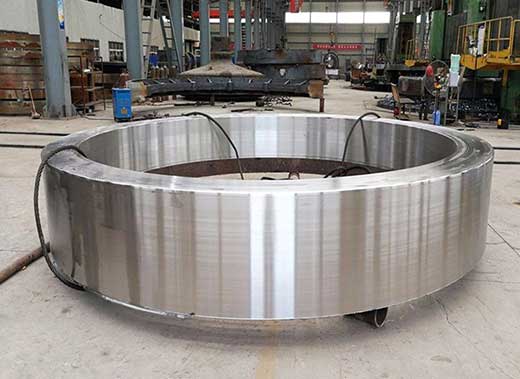

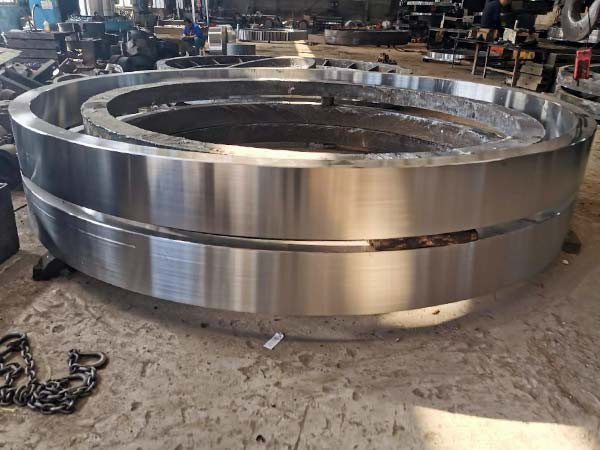

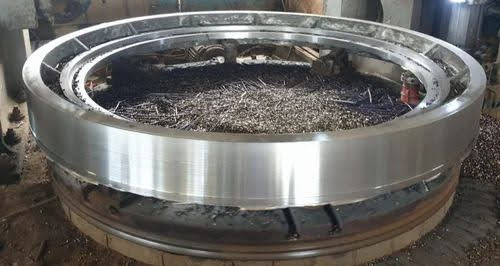

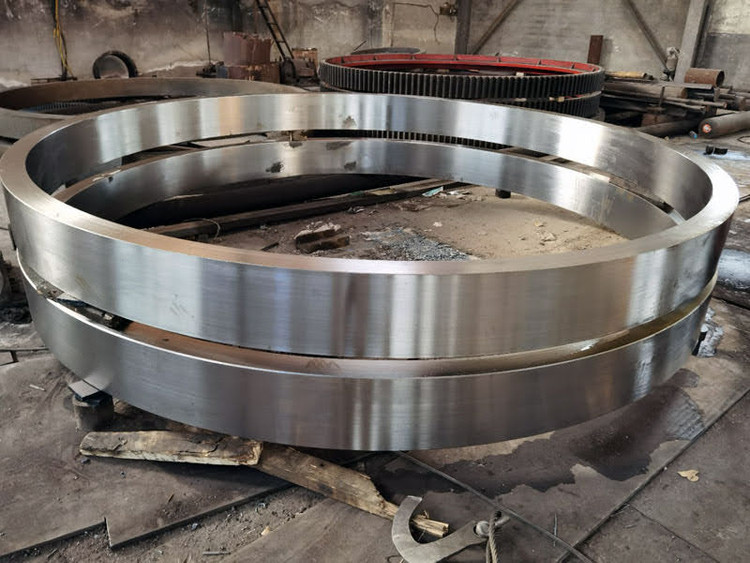

رینگ کوره دوار (Kiln Tyre) چیست؟



رینگ کوره دوار که با نام‌های "رینگ غلتان" یا "رینگ سوار" (Riding Ring) نیز شناخته می‌شود، یکی از حیاتی‌ترین قطعات در کوره‌های دوار صنعتی است. این قطعه حلقوی شکل و با ابعاد بزرگ، تمامی وزن استوانه کوره (شامل آجرهای نسوز، مواد در حال فرآوری و سایر اجزای داخلی) را به غلتک‌های نگهدارنده (Support Rollers) منتقل کرده و همچنین از استحکام شعاعی پوسته کوره محافظت کرده و آن را در مسیر مستقیم و بدون انحراف نگه می‌دارد.



مشخصات فنی و مواد اولیه



رینگ‌های کوره دوار بسته به نوع کاربری، ابعاد و شرایط عملیاتی، دارای مشخصات فنی متفاوتی هستند. در جدول زیر مهم‌ترین مشخصات این محصول گردآوری شده است:



پارامتر فنی محدوده / مشخصات رایج

جنس مواد (Material) فولاد آلیاژی کروم-مولیبدن، ZG45، ZG42CrMo، GS-20CrMn5V، GB20Mn2

روش ساخت ریخته‌گری دقیق (Casting) یا فورج (Forging)

وزن قطعه از 5 تا 15 تن

قطر خارجی (Outer Diameter) از 1 متر تا 8.6 متر (قابل سفارشی‌سازی)

فرآیند حرارتی Quenching + Tempering (دو محیطی)

استانداردها DIN17182، DIN1690، ISO 9001:2015

کنترل کیفیت تست اولتراسونیک (UT)، تست ذرات مغناطیسی (MPI)



بزرگ‌ترین رینگ‌های ساخته شده تاکنون، به قطر 8.6 متر و وزن 20 تن بوده و با موفقیت در کوره‌های دوار سیمان با ظرفیت 10,000 تن در روز نصب و راه‌اندازی شده‌اند.



فرآیند ساخت



1. مدل‌سازی و شبیه‌سازی (Simulation): ابتدا با استفاده از نرم‌افزارهای CAE، فرآیند ریخته‌گری و ساخت شبیه‌سازی می‌شود تا مشکلات احتمالی پیش از تولید واقعی شناسایی و رفع گردند.

2. ریخته‌گری (Casting): در این مرحله مواد اولیه فولادی در کوره‌های القایی ذوب شده و در قالب‌های ماسه‌ای با دقت بالا ریخته می‌شوند. تمامی مراحل شامل "مدل چوبی → قالب‌گیری → ذوب و ریخته‌گری → نگهداری حرارتی → تمیزکاری → عملیات حرارتی → ماشین‌کاری → بسته‌بندی" به صورت کنترل شده انجام می‌گیرد.

3. فورج (Forging): در روش فورج، شمش فولادی ابتدا تحت فشار چندجهتی قرار گرفته و سپس با استفاده از دستگاه‌های مدرن حلقه‌زنی (Ring-Rolling Mill) در دو جهت شعاعی و محوری تحت فشار شدید قرار می‌گیرد. این فرآیند باعث افزایش چگالی، کاهش عیوب داخلی مانند حفرات و تخلخل‌ها و ایجاد ساختاری یکنواخت در قطعه می‌شود.

4. ماشین‌کاری CNC (Machining): پس از عملیات حرارتی، قطعه خام وارد مرحله ماشین‌کاری دقیق با دستگاه‌های تراش CNC عمودی، سنگ‌زنی و سایر تجهیزات پیشرفته می‌شود تا به تلرانس نهایی (با دقت 0.01 میلی‌متر) برسد.

5. کنترل کیفیت (QC): در این مرحله، تمامی قطعات با استفاده از تجهیزات پیشرفته تست اولتراسونیک (UT) و تست ذرات مغناطیسی (MPI) به دقت بررسی می‌شوند تا وجود هرگونه عیب سطحی و داخلی، قبل از خروج از کارخانه شناسایی و رفع شود.



ویژگی‌ها و مزایای کلیدی



· استحکام فوق‌العاده و تحمل بار بالا (High Load Capacity): رینگ کوره دوار قادر است وزن چند صد تنی کوره دوار (شامل بدنه، دیرگداز و مواد) را به طور یکنواخت به غلتک‌های نگهدارنده منتقل کرده و از تغییر شکل استوانه جلوگیری نماید.

· مقاومت بالا در برابر سایش و حرارت (Wear & Heat Resistance): عملیات حرارتی پیشرفته با استفاده از فرآیند کوئنچ دو محیطی (Dual Medium Quenching) باعث ایجاد سطوحی با سختی و چقرمگی بسیار بالا شده و مقاومت قطعه را در برابر دمای بالای داخل کوره (تا حدود 350 درجه سانتی‌گراد در سطح پوسته) و سایش ناشی از چرخش‌های مداوم افزایش می‌دهد.

· طول عمر بالا (Long Service Life): به کارگیری مواد اولیه با کیفیت، فرآیندهای دقیق متالورژی و کنترل کیفیت سختگیرانه، زمان اولین تعمیر اساسی قطعات را به طور میانگین 23 ماه بیشتر از استاندارد معمول بازار به تاخیر می‌اندازد.

· قابلیت سفارشی‌سازی کامل (Full Customization): کلیه ابعاد شامل قطر، ضخامت، وزن، نوع آلیاژ و حتی روش آب‌بندی بر اساس نقشه و نیازهای عملیاتی شما طراحی و ساخته می‌شود.

· گارانتی و خدمات پس از فروش (Warranty & After-Sales): ارائه گارانتی اصالت کالا، سلامت فیزیک و عملکرد قطعه به همراه خدمات پشتیبانی فنی ۲۴ ساعته در محل پروژه.



کاربردهای صنعتی



رینگ کوره دوار به عنوان قطعه‌ای کلیدی در صنایع زیر مورد استفاده قرار می‌گیرد:



1. صنعت سیمان (Cement Industry): حیاتی‌ترین کاربرد رینگ‌ها، در کوره‌های دوار عظیم صنعت سیمان است که وظیفه پخت کلینکر سیمان با ظرفیت‌های بالای ۱۰,۰۰۰ تن در روز را بر عهده دارند.

2. صنعت معدن و متالورژی (Mining & Metallurgy): در کوره‌های دوار مورد استفاده برای کلسیناسیون سنگ آهک، احیای مستقیم سنگ آهن و تولید گلوله‌های سنگ آهن (Pelletizing).

3. صنایع شیمیایی و پتروشیمی (Chemical & Petrochemical): در کوره‌های دوار فعال سازی کربن و سایر فرآیندهای حرارتی پیوسته.

4. صنعت آهک (Lime Industry): در کوره‌های پخت آهک جهت تولید آهک زنده با خلوص بالا.

5. سایر صنایع (Other Industries): در کوره‌های دوار کوچک‌تر مورد استفاده در صنایع کاغذسازی، ریخته‌گری و بازیابی مواد.



سوالات متداول



1. تفاوت رینگ کوره دوار ریخته‌گری (Casting) و فورج (Forging) چیست؟

   · ریخته‌گری (Casting): مناسب برای رینگ‌های با ابعاد بسیار بزرگ (تا قطر ۸ متر و وزن ۱۵۰ تن) و مقرون به صرفه‌تر است. عیوب داخلی نظیر تخلخل و حباب در آن محتمل است.

   · فورج (Forging): این رینگ‌ها متراکم‌تر، همگن‌تر و فاقد عیوب ریخته‌گری هستند که منجر به استحکام و عمر بالاتر می‌شود؛ اما برای ابعاد بسیار بزرگ (بیش از ۴.۵ متر) معمولاً مقرون به صرفه نیست.

2. ضمانت نامه و خدمات پس از فروش شما چگونه است؟

   تمامی محصولات ما دارای گارانتی تعویض و خدمات ۲۴ ساعته پشتیبانی فنی می‌باشند. در صورت بروز هرگونه عیب ناشی از مواد اولیه یا فرآیند ساخت، قطعه تعویض می‌شود.

3. آیا امکان سفارش رینگ بر اساس نقشه اختصاصی وجود دارد؟

   بله، شرکت ما آمادگی کامل دارد تا بر اساس نقشه‌های اجرایی، نمونه قطعه و یا شرایط عملیاتی اعلامی از سوی شما، اقدام به طراحی، شبیه‌سازی و ساخت رینگ کوره دوار مورد نیازتان نماید.



آماده دریافت سفارشات شما هستیم. برای استعلام قیمت و دریافت مشاوره فنی رایگان با کارشناسان ما تماس بگیرید.
